IA-32 Register 기본 설명

IA-32(Intel Architecture 32비트) 설명

  1. 실습 목표
  2. 1.1 CPU 레지스터란?
  3. 1.2 IA-32의 레지스터
  4. 1.3 Basic program execution registers
  5. 1.4 범용 레지스터
  6. 1.5 범용 레지스터 요약
  7. 2.1 세그먼트 레지스터
  8. 3.1 프로그램 상태와 컨트롤 레지스터
  9. 4.1 Instruction Pointer

실습 목표

  • 애플리케이션의 디버깅을 위해 기본적으로 알아야 할 IA-32의 레지스터에 대하여 분석

1.1 CPU 레지스터란?

  • CPU 레지스터는 CPU 내에서 사용되는 고속 메모리 저장소이다.
  • 레지스터(Register)란 CPU 내부에 존재하는 다목적 저장 공간
  • CPU가 명령을 실행하거나 데이터를 처리할 때 필요한 값을 즉시 읽고 쓸 수 있는 장소로, 일반적인 메모리(RAM)보다 훨 씬 빠르게 접근할 수 있다.

1.2 IA-32의 레지스터

  • IA-32는 인텔 아키텍처 32비트(Intel Architecture, 32-bit)의 약자로, x86 아키텍처의 32비트 버전을 의미
  • IA-32는 지원하는 기능도 많고 그만큼 레지스터의 수도 많다.
  • 애플리케이션 디버깅의 초급 단계에서는 Basic program execution register에 대해서 알아두어야 한다.
  • Basic program execution registers
  • x87 FPU registers
  • MMX registers
  • XMM registers
  • Control registers
  • Memory management registers
  • Debug registers
  • Memory type range registers
  • Machine specific registers
  • Machine check registers
  • …

1.3 Basic program execution registers

  • 해당 레지스터는 프로그램 실행과 제어에 필요한 다양한 정보를 저장하고 관리하는 CPU 내 레지스터들을 의미
  • Basic program execution registers는 4개의 그룹으로 나눌 수 있다.
  • General Purpose Registers (32비트 - 8개)
  • Segment Registers (16비트 - 6개)
  • Program Status and Control Register (32비트 - 1개)
  • Instruction Pointer (32비트 - 1개)

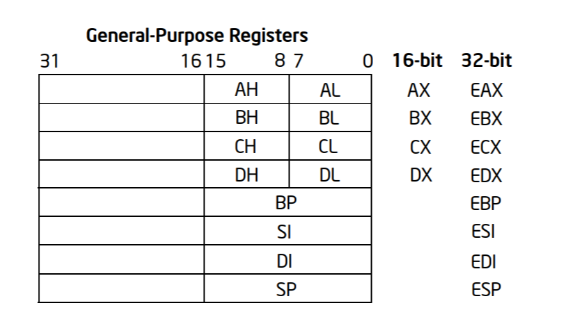

1.4 범용 레지스터

  • 범용 레지스터(General Purpose Registers)는 여러 종류의 데이터 처리를 위한 다목적 저장 공간
  • 주로 산술 연산이나 논리 연산을 수행하는 데 사용되며, 각종 데이터를 임시로 저장
  • IA-32에서 각각의 범용 레지스터들의 크기는 32비트(4바이트)이다.
  • 각 레지스터들은 16비트 하위 호환을 위하여 몇 개의 구획으로 나뉜다. (EAX를 기준으로 설명)
  • EAX : (0 ~ 31) 32비트
  • AX : (0 ~ 15) EAX의 하위 16비트
  • AH : (8 ~ 15) AX의 상위 8비트
  • AL : (0 ~ 7) AX의 하위 8비트
  • 즉 4바이트(32비트)를 다 사용하고 싶을 때는 EAX를 사용하고, 2바이트(16비트)만을 사용할 때는 EAX의 하위 16비트 부부인 AX를 사용하면 된다.
  • 이런식으로 상황에 맞게 8비트, 16비트, 32비트로 알뜰하게 사용


  • 아래 4개의 레지스터들은 주로 산술연산(ADD, SUB, XOR, OR 등) 명령어에서 상수/변수 값의 저장 용도로 많이 사용
  • EAX : Accumulator for operands and results data
  • EBX : Pointer to data in the DS segment
  • ECX : Counter for string and loop operations
  • EDX : I/O pointer
  • 추가적으로 ECX와 CAX는 특수한 용도로도 많이 사용
  • ECX는 반복 명령문(LOOP)에서 반복 카운트(loop count)로 사용(루프를 돌 때마다 ECX를 1씩 감소시킴)
  • EAX는 일반적으로 함수 리턴 값에 사용. 모든 Win32 API 함수들은 리턴 값을 EAX에 저장한 후 리턴


  • 나머지 범용 레지스터들의 이름은 아래와 같고, 주로 메모리 주소를 저장하는 포인터로 사용
  • EBP : Pointer to data on the stack (in the SS sement)
  • ESI : source pointer for string operations
  • EDI : destination pointer for string operations
  • ESP : Stack pointer (in the SS segment)
  • ESP는 스택 메모리 주소를 가리킴
  • EBP는 함수가 호출되었을 때 그 순간의 ESP를 저장하고 있다가, 함수가 리턴하기 직전에 다시 ESP에 값을 되돌려줘서 스택이 깨지지 않도록 함(Stack Frame 기법)
  • ESI와 EDI는 특정 명령어들(LODS, STOS, REP MOVS 등)과 함께 주로 메모리 복사에 사용
  • LODS: 메모리에서 데이터를 가져와 레지스터로 저장.
  • STOS: 레지스터에 있는 데이터를 메모리로 저장.
  • REP MOVS: 소스 메모리에서 목적지 메모리로 다수의 데이터를 반복적으로 복사.

1.5 범용 레지스터 요약

레지스터 설명
EAX 주로 산술 연산의 결과를 저장하는 누산기(accumulator)로 사용
EBX 데이터를 저장하는 데 사용되는 기본 레지스터
ECX 반복 연산에서 카운터(counter)로 사용
EDX EAX와 함께 곱셈, 나눗셈 연산 등에서 보조적으로 사용
ESI/EDI 문자열 연산이나 메모리 주소 계산에 자주 사용
EBP/ESP 스택 포인터와 관련된 작업을 처리. 함수 호출 시 스택에 데이터를 저장하고, 스택의 최상단을 추적하는 데 사용.

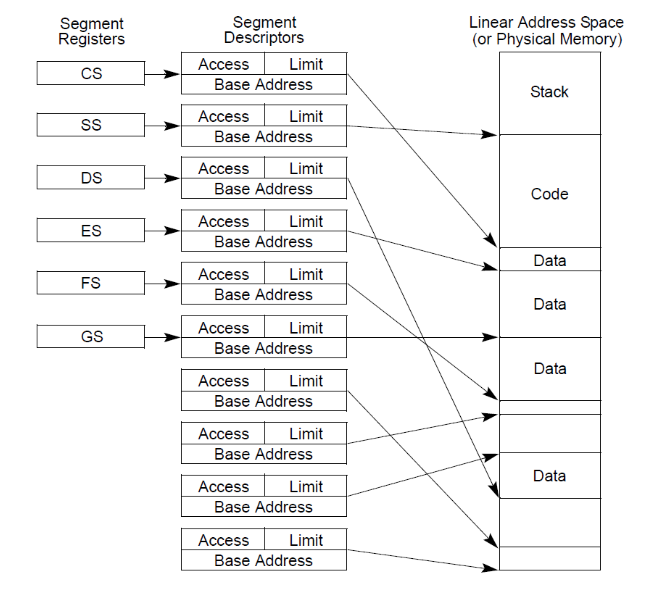

2.1 세그먼트 레지스터

  • IA-32 보호 모드에서 세그먼트란 메모리를 조각내어 각 조각마다 시작 주소, 범위, 접근 권한 등을 부여해서 메모리를 보호하는 기법
  • 세그먼트는 페이징(Paging) 기법과 함께 가상 메모리를 실제 물리 메모리로 변경할 때 사용
  • 세그먼트 레지스터는 총 6개(CS, SS, DS, ES, FS, GS)이며 각각의 크기는 16비트(2바이트)이다.
  • 세그먼트 레지스터가 가리키는 세그먼트 디스크립터(Segment Descriptor)와 가상 메모리가 조합되어 선형주소(Linear Address)가 되며, 페이징 기법에 의해서 선형 주소가 최종적으로 물리주소(Physical Address)로 변환
  • 페이징 기법은 운영체제에서 가상 메모리와 물리적 메모리를 효율적으로 관리하기 위한 메모리 관리 기법


  • 각 세그먼트 레지스터의 이름은 아래와 같다.
  • CS : Code Segment
  • SS : Stack Segment
  • DS : Data Segment
  • ES : Extra(Data) Segment
  • FS : Data Segment
  • GS : Data Segment

3.1 프로그램 상태와 컨트롤 레지스터

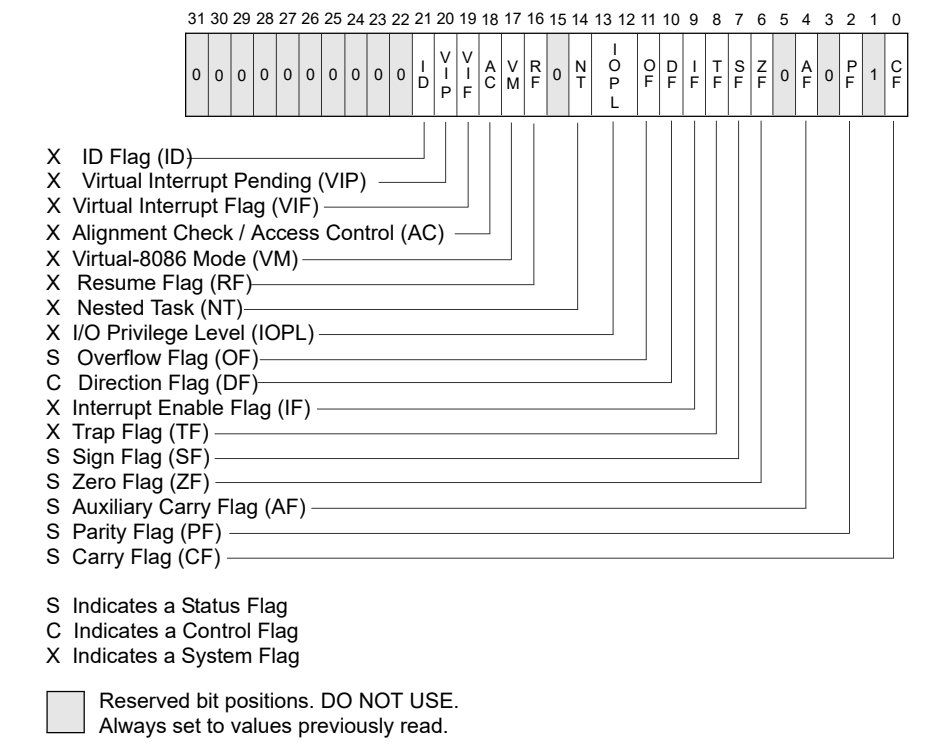

  • 플래그(Flag) 레지스터의 이름은 EFLAGS이며 32비트(4바이트) 크기이다.
  • EFLAGS 레지스터는 각각의 비트마다 의미를 가지고 있는데, 각 비트는 1 또는 0 의 값을 가진다.
  • 이는 On/Off 혹은 True/False를 의미한다. 일부 비트는 시스템에서 직접 세팅학, 일부 비트는 프로그램에서 사용된 명령의 수행 결과에 따라 세팅된다.
  • EFLAGS 레지스터의 32개의 각 비트 의미를 전부 이해한다는 것은 상당히 어려운 일
  • 리버싱 입문 단계에서는 애플리케이션 디버깅에 필요한 3가지 flag(ZF, OF, CF)에 대해서만 이해하면 된다.


  • Zero Flag(ZF) : 연산 명령 후에 결과 값이 0이 되면 ZF가 1(True)로 세팅
  • Overflow Flag(OF) : 부호 있는 수(signed integer)의 오버플로가 발생했을 때 1로 세팅, 그리고 MSB(Most Significant Bit)가 변경되었을 때 1로 세팅
  • Carry Flag(CF) : 부호 없는 수(unsigned integer)의 오버플로가 발생했을 때 1로 세팅

4.1 Instruction Pointer

  • EIP : Instruction Pointer
  • EIP는 CPU가 처리할 명령어의 주소를 나타내는 레지스터
  • 크기는 32비트(4바이트)이고, CPU는 EIP에 저장된 메모리 주소의 명령어를 하나 처리하고 난 후 자동으로 그 명령어 길이만큼 EIP를 증가시킴
  • 범용 레지스터들과는 다르게 EIP는 그 값을 직접 변경할 수 없도록 되어 있어서 다른 명령어를 통하여 간접적으로 변경
  • EIP를 변경하고 싶을 때는 특정 명령어(JMP, Jcc, CALL, RET)를 사용하거나 인터럽트(interrupt), 예외(exception)를 발생시켜야 한다.
